کویل آب گرم چیست و چه نقشی دارد؟

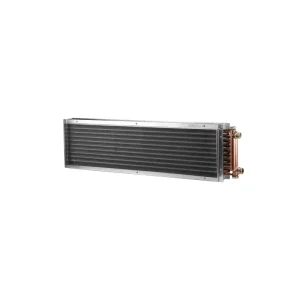

کویل آبگرم داکت اسپلیت نوعی مبدل حرارتی است که از لوله‌های مارپیچ مسی تشکیل شده و داخل یا خارج دهانه هواساز نصب می شود که می تواند به وسیله آب گرم ارسالی از پکیج ، آب گرم کن یا سیستم شوفاژ خانه، گرمای لازم محیط را تولید نماید. فن یونیت داخلی هواساز با حداقل مصرف انرژِی و میزان برق، جریان هوا را از میان فین های کویل آب گرم عبور داده و در پایان هوای گرم را در داخل ساختمان منتشر می نماید و محیط را گرم می کند.
انواع کویل آب گرم
کویل آبگرم داکت اسپلیت در انواع مختلف و توسط شرکت های زیادی تولید می وشد که در قسمت هواساز داکت اسپلیت به کار می رود. کویل ها یا مبدل های آب گرم بر اساس تعداد ردیف لوله های مسی در دو نوع دو ردیفه و سه ردیفه طراحی می شوند که از علت های این طراحی متفاوت می توان به تفاوت در متراژ ساختمان ها و منطقه آب و هوایی و دمای محیط اشاره کرد.
طول و عرض کویل هواساز داخلی معمولا دارای عرض ۲۰ سانتی متر و طول از ۷۰ تا ۱۲۰ سانتی متر بسته به ظرفیت دستگاه دارد.
کویل آب گرم دو ردیفه
این مدل در ساختمان هایی با متراژ کوچک مورد استفاده قرار می گیرد و از دو ردیف لوله مسی به ضخامت استاندارد 2.1 اینچ ساخته شده که در این مدل از فین معمولی یا بلوفین با ضخامت 150 میکرون به منظور افزایش سطح تبادل حرارت استفاده شده است.
کویل سه ردیفه
این کویل هم از لوله های مسی به اندازه استاندارد 3.8 اینچ و هم از یک لایه فین آلومینیوم برای ایجاد گرمای بیشتر و بهتر ساخته شده است. در این مدل از مبدل های حرارتی، آب گرم موجود توسط موتورخانه و یا شوفاژها تامین شده و دیگر نیازی به لوله کشی و نصب رادیاتور نمی باشد. فن ها با عبور دادن هوا از کنار کویل ها موجب گرم شدن هوای محیط می شوند و این هوای گرم از طریق کانال ها در قسمت های مختلف ساختمان پخش می شود.
طول و عرض کویل
هواساز داخلی معمولا دارای عرض ۲۰ سانتی متر و طول از ۷۰ تا ۱۲۰ سانتی متر بسته به ظرفیت دستگاه دارد.
مزایای استفاده از کویل داکت اسپلیت
با استفاده از کویل داکت اسپلیت فضای ساختمان با استفاده از کانال کشی افقی نسبت به عمودی در سیستم‌های کولر آبی افزایش می‌یابد و هزینه های نگهداری در مقایسه با تجهیزات چیلر مرکزی یا مینی چیلرها یا دستگاههای VRF بسیار کمتر خواهد بود. کویل داکت اسپلیت راندمان بالاتری از انواع رادیاتورها دارد و گرمایش و سرمایش هر واحد با استفاده از کویل استقلال کامل ترو بسیار مقرون به صرفه خواهد داشت.
قیمت تمام شده یک کویل آبگرم داکت اسپلیت به کیفیت محصول تولید کننده آن بستگی دارد که به هر میزان ظرفیت افزایش یابد، هزینه نهایی نیز بالاتر خواهد رفت. قیمت کویل با برندهای خارجی مثل سامسونگ یا الجی کمی گرانتر از سایر برندها می باشد. در صورتی که قصد خرید کویل گرمایشی داکت اسپلیت را دارید حتما باید به ابعاد، ظرفیت و برند آن توجه کنید که برای خرید این محصول با قیمت مناسب و گارانتی با کارشناسان ما تماس حاصل نمایید.
پارامترهای اصلی برای تشخیص ظرفیت کویل
- میزان سطح مقطع کویل (Face area) چند فوت مربع (SQ.FT)
- قطر کویل (Piping connection) بر حسب اینچ
- سرعت چرخیدن آب در کویل برحسب گالن بر دقیقه (GPM)
جمع بندی
کویل آب گرم داکت اسپلیت نقش کلیدی در تأمین گرمایش یکنواخت و اقتصادی ساختمان‌ها دارد. ابعاد کویل‌های داکت اسپلیت بر اساس ظرفیت برودتی آن‌ها تعیین می شود. واحد ظرفیت برودتی برای کویل‌های گرمایشی یا آبگرم داکت اسپلیت طبق BTU اندازه گیری می‌گردد. در نتیجه هنگام محاسبه ابعاد کویل‌ها احتیاج به محاسبات دیتای اولیه داریم که مشمول دبی آب در گردش، حجم میزان هوادهی، دمای ورودی و خروجی از مبدل، همراه با مقدار متر مکعب فضای نیازمند گرمایش می‌شود.کویل آبگرم در ظرفیت های ۲۴۰۰۰ ، ۳۰۰۰۰ ، ۳۶۰۰۰ ، ۴۲۰۰۰ ، ۴۸۰۰۰ و ۶۰۰۰۰ تولید می‌شود که قطعاً هر چه ظرفیت آن و دیگر نکاتی که بیان شد، بیشتر و با کیفیت‌تر باشند، قیمت نهایی آن نیز بالاتر می‌رود.
