سیستم های تهویه مطبوع (کولرهای گازی اسپلیت) از جمله ابزارهای حیاتی برای آسایش حرارتی در محیط های مسکونی و تجاری به شمار می آیند. عملکرد صحیح این دستگاه ها وابستگی کاملی به یک عامل کلیدی دارد: مبرد (گاز خنک کننده). مبرد، سیال عامل در سیکل تبرید است که وظیفه جذب گرما از محیط داخلی و دفع آن به محیط خارجی را بر عهده دارد.
بر خلاف تصور رایج، کولر گازی به صورت دوره ای “مصرف” شارژ ندارد . سیستم های تبریدی بسته هستند و هرگونه کاهش در سطح مبرد،نشان دهنده وجود یک نقص و نشت در مدار است. کاهش شارژ مبرد نه تنها کارایی دستگاه را به شدت کاهش می دهد، بلکه می تواند به قطعات گران قیمتی مانند کمپرسور آسیب جدی و دائمی وارد کند.
این مقاله، یک راهنمای جامع و تخصصی برای درک مکانیسم کمبود شارژ، شناسایی دقیق نشانه های آن و ارائه فرآیند صحیح و ایمن برای تشخیص، نشت یابی و شارژ مجدد کولر گازی است. هدف این راهنما،مسلح کردن کاربران و تکنسین ها به دانش فنی لازم برای حفظ عملکرد بهینه و افزایش طول عمر سیستم های تهویه مطبوع است.
بخش اول: مبانی سیکل تبرید و نقش مبرد
برای درک اهمیت شارژ مبرد، لازم است ابتدا مروری بر نحوه عملکرد سیستم داشته باشیم. کولر گازی بر اساس چرخه ترمودینامیکی تبرید (Refrigeration Cycle) کار می کند که شامل چهار جزء اصلی است: کمپرسور، کندانسور، شیر انبساط (لوله مویین) و اواپراتور .
۱. ۱. سیکل تبرید در یک نگاه
- تراکم (Compression): کمپرسور، مبرد گازی با فشار پایین را فشرده کرده و به گاز داغ با فشار بالا تبدیل می کند .
- تقطیر (Condensation): مبرد داغ وارد کندانسور (یونیت بیرونی) شده و با دفع گرما به محیط،به مایع پرفشار تبدیل می شود .
- انبساط (Expansion): مبرد مایع با عبور از شیر انبساط، افت فشار ناگهانی پیدا می کند و آماده جذب گرما می شود .
- تبخیر (Evaporation): مبرد کم فشار وارد اواپراتور (یونیت داخلی) شده، گرمای محیط داخلی را جذب کرده و دوباره به گاز کم فشار تبدیل می شود و به کمپرسور باز می گردد .
۱. ۲ . شارژ مبرد و مفهوم “استاندارد کارکرد”
میزان شارژ مبرد باید دقیقاً مطابق با توصیه های سازنده (وزن درج شده روی پلاک مشخصات فنی) باشد.
- شارژ ناکافی (Undercharge): اگر مبرد کمتر از حد نیاز باشد،ظرفیت جذب گرما در اواپراتور کاهش می یابد. این موضوع باعث می شود کمپرسور مدت زمان بیشتری کار کند اما سرمای تولید شده کافی نباشد.
- شارژ بیش از حد (Overcharge): شارژ بیش از اندازه نیز به همان اندازه مخرب است . مبرد مایع می تواند به کمپرسور بازگردد (Liquid Floodback) که منجر به پدیده ای به نام “ضربه مایع” و تخریب قطعات داخلی کمپرسور می شود. همچنین فشار بالا در کندانسور باعث افزایش دمای تخلیه و کاهش راندمان می شود.
بخش دوم: نشانه های حیاتی کمبود شارژ مبرد (مبرد کم)
تشخیص به موقع کمبود شارژ برای جلوگیری از آسیب های جدی حیاتی است. این نشانه ها را می توان به سه دسته عملکردی،دمایی و فشار تقسیم کرد.
۲. ۱. نشانه های عملکردی و سرمایشی
الف) کاهش محسوس راندمان سرمایش
این شایع ترین نشانه است. دستگاه روشن است، اما دمای هوای خروجی از پنل داخلی (اواپراتور) به میزان مطلوب پایین نمی آید .
- تشخیص دقیق: با ترمومتر،اختلاف دمای هوای ورودی و خروجی یونیت داخلی را اندازه گیری کنید . در شرایط استاندارد، این اختلاف (Delta T) باید بین ۸ تا ۱۴ درجه سانتی گراد باشد. کاهش این اختلاف به زیر ۸ درجه، نشانه ضعف سیستم است .
ب) کارکرد طولانی و بدون وقفه کمپرسور
در صورت کمبود مبرد، کمپرسور مجبور است برای رسیدن به دمای مورد نظر، زمان بیشتری کار کند (یا در کولرهای اینورتر، با فرکانس بالاتر کار کند). این امر مصرف برق را به شکل چشمگیری افزایش می دهد .
ج) یخ زدگی (Frosting) در یونیت داخلی
اگرچه به نظر متناقض می رسد، کمبود مبرد می تواند منجر به یخ زدگی شود .
- تفسیر فنی: کمبود مبرد باعث می شود فشار تبخیر (فشار در اواپراتور) بیش از حد کاهش یابد . دمای تبخیر نیز به کمتر از نقطه انجماد آب (صفر درجه سانتی گراد) می رسد. این پدیده معمولاً در لوله برگشت (لوله ضخیم تر) و در برخی موارد در تمام سطح کویل اواپراتور مشهود است.
۲ . ۲ . نشانه های فشاری و حرارتی (تخصصی)
این نشانه ها نیاز به استفاده از ابزار تخصصی (گیج منیفولد و ترمومتر دقیق) دارند .
الف) افت فشار سمت کم
کاهش مبرد مستقیماً فشار مکش (Suction Pressure) یا فشار برگشت کمپرسور را کاهش می دهد.
- استاندارد مرجع: برای مبردهای رایج مانند R22،فشار مکش باید حدود ۶۰ تا ۷۰ پی اس آی باشد . برای R410A، این فشار معمولاً بین ۱۱۰ تا ۱۳۰ پی اس آی (بسته به دمای محیط) است. اگر فشار اندازه گیری شده به طور قابل ملاحظه ای پایین تر باشد، کمبود شارژ تأیید می شود .
ب) سوپرهیت (Superheat) بالا
سوپرهیت معیاری حیاتی برای اندازه گیری میزان کارکرد صحیح اواپراتور است. سوپرهیت، اختلاف دمای گاز مبرد خروجی از اواپراتور با دمای تبخیر آن است .
- تفسیر فنی: کمبود مبرد باعث می شود تمام مبرد در اوایل کویل اواپراتور تبخیر شود . در نتیجه، بخش بزرگی از کویل فقط گاز را گرم می کند (نه مایع را تبخیر کند). این امر دمای خروجی گاز را به شدت بالا می برد و سوپرهیت افزایش می یابد.
سوپرهیت مطلوب:* معمولاً بین ۴ تا ۸ درجه سانتی گراد. افزایش سوپرهیت به ۱۵ درجه یا بیشتر، نشانه قطعی کمبود شارژ است.
ج) دمای پایین لوله مکش (لوله ضخیم تر)
در حالت کارکرد عادی،لوله مکش باید نسبتاً خنک و کمی مرطوب باشد. در حالت کمبود شارژ،به دلیل تبخیر کامل مبرد در اوایل کویل،مبرد گازی خروجی گرم تر شده و لوله مکش ممکن است به جای خنک بودن، دمای تقریباً محیط را داشته باشد.
۲. ۳. نشانه های دیداری و شنیداری
الف) صداهای غیرعادی در لوله ها
ممکن است صدای “هیس” یا “غرغر” مبرد در حال حرکت در خطوط لوله داخلی شنیده شود. این صدا نشان دهنده تبخیر سریع و پیش از موعد مبرد در لوله ها به دلیل کاهش فشار است .
ب) لکه های روغنی اطراف اتصالات
از آنجایی که مبرد با روغن کمپرسور مخلوط می شود،هرگونه نشتی در سیستم باعث خروج گاز همراه با مقداری روغن خواهد شد. تجمع لکه های روغنی در اتصالات مهره ای (فلر) یونیت داخلی یا خارجی یا در نزدیکی شیرهای سرویس، نشانه قطعی نقطه نشت است .
بخش سوم: گام های تخصصی تشخیص و نشت یابی
پیش از اقدام به شارژ مجدد،باید تأکید کرد که شارژ بدون نشت یابی، هدر دادن پول و زمان است. سیستم های نوین مانند جنرال گلد که اغلب از مبرد R410A یا R32 استفاده می کنند، نسبت به وجود هوا و رطوبت و همچنین دقت شارژ بسیار حساس هستند.
۳. ۱. ابزارهای مورد نیاز برای نشت یابی

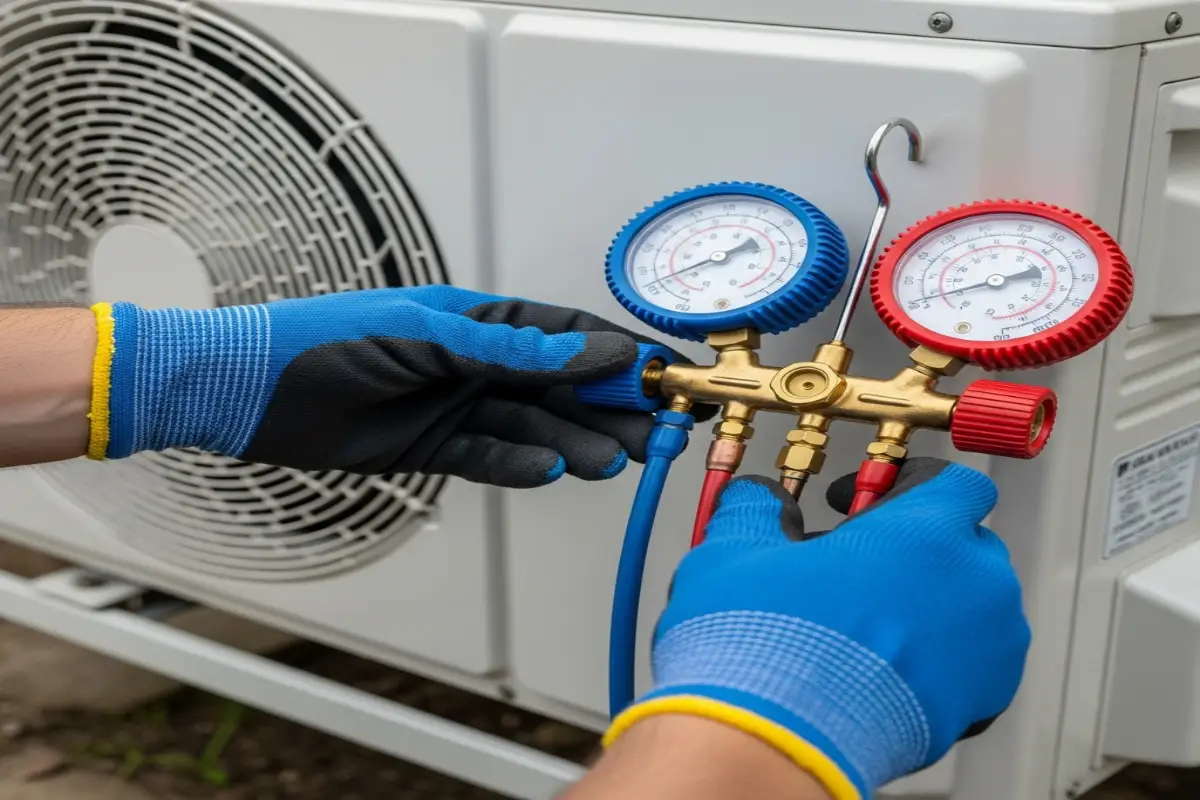

- گیج منیفولد: برای اندازه گیری دقیق فشارهای مکش و تخلیه.
- دتکتور الکترونیکی مبرد (Electronic Leak Detector): حساس ترین و حرفه ای ترین ابزار برای شناسایی نشت های کوچک.
- کف صابون (Soap Bubble Solution): روش سنتی و مؤثر برای نشت یابی در اتصالات مهره ای در فشارهای بالاتر .
- رنگ UV (اختیاری): افزودن رنگ فلورسنت به مبرد برای تشخیص نشت هایی که ممکن است در طول زمان مشخص شوند.
- گاز نیتروژن: برای اعمال فشار تست (فشار هولد) به سیستم،زیرا نیتروژن غیرقابل تقطیر است و دقیق ترین تست را ارائه می دهد .
۳. ۲ . فرآیند نشت یابی با نیتروژن
- تخلیه مبرد (Recovery): مبرد باقی مانده باید به دلیل مسائل زیست محیطی و الزامات قانونی، با دستگاه ریکاوری جمع آوری شود و نباید در هوا رها شود .
- تزریق نیتروژن: پس از اطمینان از تخلیه کامل،گاز نیتروژن را تا فشاری بالاتر از فشار کاری عادی سیستم (معمولاً ۲۵۰ تا ۳۵۰ پی اس آی برای R410A) به مدار تزریق کنید .
- تست نشت یابی:
- تمامی اتصالات مهره ای، شیرهای سرویس و نقاط جوشکاری شده را با کف صابون تست کنید.
- از دتکتور الکترونیکی در طول مسیر لوله ها و اطراف یونیت ها استفاده کنید.
- تست هولد (Holding Test): پس از اعمال فشار، سیستم را حداقل برای ۲۴ ساعت رها کنید . اگر فشار گیج حتی اندکی افت کرد،نشت تأیید می شود و باید نقطه دقیق آن کشف و تعمیر شود (جوشکاری یا سفت کردن اتصالات).
بخش چهارم: فرآیند شارژ مجدد مبرد (روش های حرفه ای)
پس از نشت یابی و تعمیر موفقیت آمیز، می توان اقدام به شارژ مجدد سیستم نمود. دقت در این مرحله بسیار حیاتی است،به ویژه در مورد مبردهای مخلوط مانند R410A.
۴. ۱. وکیوم (Evacuation) – گام اجباری
یکی از مهم ترین مراحل قبل از شارژ،وکیوم کامل سیستم است. وکیوم وظیفه حذف کامل هوا و رطوبت (غیرقابل تقطیرها) از مدار تبرید را بر عهده دارد.
- چرا وکیوم؟ وجود رطوبت در سیستم منجر به تشکیل اسید، خوردگی قطعات و آسیب به روغن کمپرسور می شود. حضور هوا نیز فشار کلی سیستم را افزایش داده و راندمان را کاهش می دهد.
- فرآیند: با استفاده از پمپ وکیوم قوی و گیج وکیوم (Micron Gauge)، فشار سیستم باید به سطح زیر ۵۰۰ میکرون جیوه (Hg) برسد و برای مدت حداقل ۱۰ تا ۱۵ دقیقه در این سطح باقی بماند تا اطمینان حاصل شود که رطوبت به طور کامل جوشیده و خارج شده است .
۴. ۲. تعیین نوع و مقدار مبرد
- نوع مبرد: باید مطابق با پلاک کمپرسور باشد (R22، R410A، R32). سیستم های جدید جنرال گلد معمولاً از مبردهای دوستدار محیط زیست و کم مصرف (R410A یا R32) استفاده می کنند.

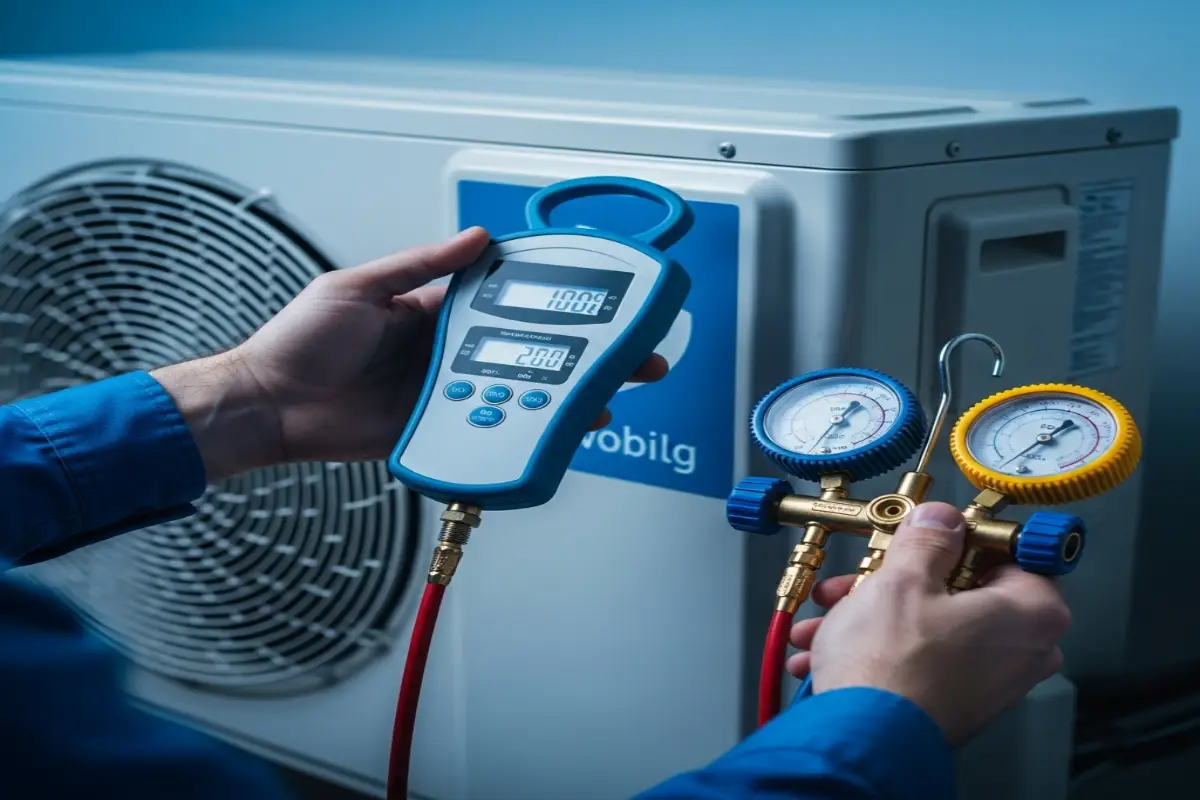

- مقدار شارژ (وزنی): دقیق ترین و مطمئن ترین روش، شارژ بر اساس وزن مبرد ثبت شده روی پلاک دستگاه است. برای این کار به ترازوی دیجیتال دقیق نیاز است .
۴. ۳. روش های شارژ مبرد
در شارژ کولر گازی، دو روش اصلی وجود دارد که بسته به نوع مبرد استفاده می شوند:
الف) شارژ مایع (Liquid Charging) – برای مبردهای ترکیبی (مانند R410A و R32)
مبردهایی مانند R410A مخلوطی از چندین گاز هستند . اگر این مبردها به صورت گاز (بخار) شارژ شوند، نسبت ترکیبات گازی به هم می خورد (Fractionation) و خاصیت ترمودینامیکی مبرد از بین می رود.
- فرآیند: کپسول مبرد باید کاملاً برعکس شود تا مایع از آن خارج شود. این مایع باید از طریق شیر سرویس سمت فشار بالا (Discharge) در حالت خاموش بودن دستگاه،یا به آرامی از طریق شیر سرویس سمت مکش (Suction) در حالتی که دستگاه روشن است و با استفاده از دستگاه تزریق مایع یا محدود کننده جریان (Throttle) تزریق شود. تزریق مایع به سمت مکش باید بسیار کنترل شده باشد تا از ورود مایع به کمپرسور جلوگیری شود .
ب) شارژ گاز (Vapor Charging) – برای مبردهای تک جزئی (مانند R22)
این روش را می توان برای مبردهای تک جزئی به کار برد. مبرد از کپسول به صورت بخار (گاز) خارج شده و از طریق شیر مکش (لوله ضخیم تر) به کمپرسور تزریق می شود.
۴. ۴. شارژ بر اساس فشار و سوپرهیت (روش تکمیلی)
اگر به هر دلیلی امکان شارژ وزنی وجود نداشته باشد (مثلاً بخشی از لوله کشی طولانی تر از حد استاندارد است و نیاز به شارژ اضافی دارد)، شارژ باید بر اساس سوپرهیت (برای اواپراتور) یا سابکول (برای کندانسور) انجام شود .
- شارژ با هدف سوپرهیت صحیح: پس از تزریق اولیه (مثلاً ۷۰ درصد شارژ بر اساس حدس وزن)، دستگاه را روشن کنید. مبرد را به آرامی تزریق کنید تا سوپرهیت محاسبه شده به محدوده هدف (۴ تا ۸ درجه سانتی گراد) برسد.
- کنترل سابکول (Subcooling): سابکول، میزان خنک سازی مایع در کندانسور است و معیاری برای بررسی شارژ صحیح در سمت فشار بالا است. سابکول بالا نشان دهنده شارژ بیش از حد است و سابکول پایین نشان دهنده شارژ کم است . (این معیار در سیستم های با شیر انبساط ترموستاتیک (TXV) کاربرد بیشتری دارد).
هشدار ایمنی: فشار مبرد در سیستم های R410A بسیار بالا است (تقریباً ۱.۶ برابر R22). استفاده از ابزار و گیج های استاندارد و رعایت ایمنی در این سیستم ها حیاتی است.
بخش پنجم: مزیت کولرهای گازی جنرال گلد در کاهش دغدغه شارژ
انتخاب دستگاه تهویه مطبوع با کیفیت، اولین و مهم ترین گام برای به حداقل رساندن احتمال نشتی و کمبود شارژ در طولانی مدت است. سیستم های نوین و با استاندارد بالا،مانند کولرهای گازی جنرال گلد، با تمرکز بر دوام و کیفیت ساخت، این دغدغه ها را کاهش می دهند .
۵ . ۱. کیفیت ساخت در اتصالات و لوله کشی
یکی از دلایل اصلی نشتی،وجود منافذ میکروسکوپی در کویل ها یا نقص در اتصالات مهره ای (Flaring) است. کولرهای جنرال گلد به دلیل استفاده از لوله های مسی با خلوص بالا و طراحی مهندسی شده برای تحمل فشارهای بالا (به ویژه در مدل های R410A و R32)، احتمال نشت مبرد را به شدت کاهش می دهند.
۵. ۲. بهره گیری از مبردهای نسل جدید (R410A و R32)
جنرال گلد در محصولات جدید خود از مبردهای R410A و R32 استفاده می کند. مبرد R32، نسل جدید مبردها، علاوه بر سازگاری بیشتر با محیط زیست (GWP پایین تر)، دارای ویژگی های ترمودینامیکی برتری است که منجر به:
- راندمان بالاتر: توانایی دستگاه برای خنک سازی با انرژی کمتر افزایش می یابد.
- حجم شارژ کمتر: سیستم برای دستیابی به ظرفیت مشابه،به مبرد کمتری نیاز دارد.
۵ . ۳ . کاهش نیاز به تعمیر و نگهداری مکرر
در یک کولر گازی با کیفیت بالا و نصب استاندارد، انتظار می رود که دستگاه برای سال ها بدون نیاز به شارژ مجدد کار کند . اگر دستگاه شما نیاز به شارژ پیدا کرده است،این نشان دهنده یک نقص است . با انتخاب جنرال گلد، شما از ابتدا در حال سرمایه گذاری بر سیستمی هستید که کمتر دچار نقص فنی و نشت های آزاردهنده می شود .
۵. ۴ . اهمیت نصب صحیح
تأکید می شود که حتی بهترین دستگاه ها نیز نیاز به نصب حرفه ای دارند . نمایندگی های جنرال گلد تضمین می کنند که فرآیندهای حیاتی مانند نشت یابی با نیتروژن و وکیوم کامل (تا رسیدن به سطح ۵۰۰ میکرون) به طور دقیق و استاندارد انجام شوند، که این خود پیشگیری بزرگی در برابر نشتی های آتی است .
نتیجه گیری: سرمایه گذاری در دانش فنی
آگاهی از نشانه های کمبود شارژ مبرد، تنها یک دانش فنی نیست؛ بلکه یک ابزار حیاتی برای حفظ سلامت مالی و فنی سیستم تهویه مطبوع شماست . تعویق در تعمیر نشتی و شارژ صحیح، نه تنها باعث ناراحتی از گرمای محیط می شود، بلکه می تواند به هزینه های هنگفت تعویض قطعات کلیدی مانند کمپرسور منجر شود.
اگرچه فرآیند شارژ مبرد نیازمند مهارت و ابزارهای تخصصی است و باید توسط تکنسین مجرب انجام شود،اما توانایی شما در تشخیص سریع علائم، تضمین می کند که تعمیرات به موقع و قبل از بروز آسیب های جدی صورت گیرد .
در نهایت،کیفیت ساخت دستگاه، نقش تعیین کننده ای در حفظ شارژ و کارکرد بی نقص دارد. یک سیستم تبریدی بسته، نباید هرگز دچار کمبود شارژ شود، مگر به دلیل نشت. انتخاب سیستمی با دوام و کارآمد، مانند محصولات جنرال گلد ،بهترین راهکار برای اطمینان از خنکای پایدار و بدون دغدغه است.
